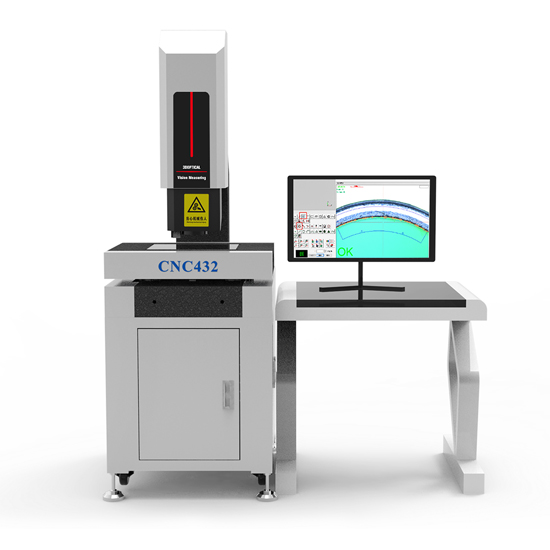

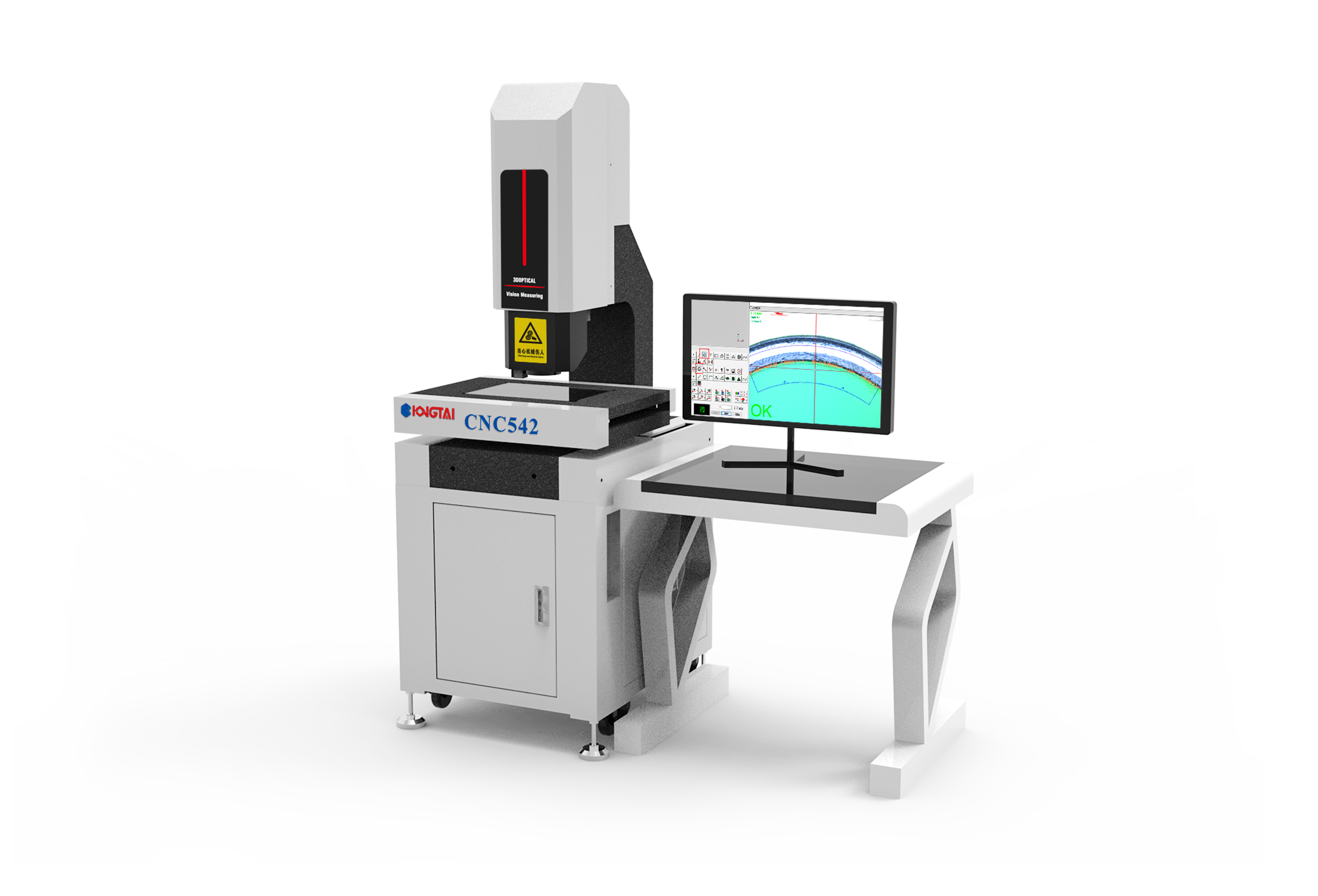

全自动光学影像测量仪

全自动光学影像测量仪CNC系列，是集高清光学成像、CNC全自动控制、精密机械结构、智能测量软件于一体的高精度检测设备，采用00级天然花岗岩机身、三轴全闭环伺服传动、进口光学与光源系统，可实现微米级精密尺寸、形位公差、轮廓度等全自动测量，广泛适用于精密制造、电子、模具、塑胶、五金、汽车零部件等行业的高精度检测场景。

133-6176-6406

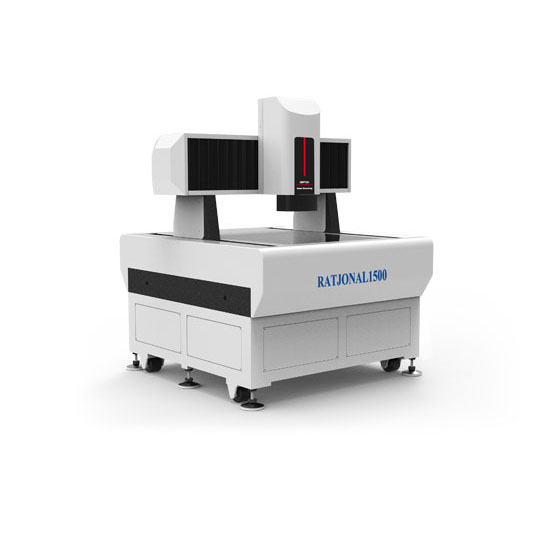

上一个：LP系列龙门型自动影像仪下一个：暂无

详情说明

一、产品概述

二、仪器规格参数

技术类别	具体参数项	CNC322	CNC432	CNC542
测量范围	X轴（mm）	300	400	500
	Y轴（mm）	200	300	400
	Z轴（mm）	200	200	200
工作台规格	金属台面尺寸（mm）	500×380	660×500	800×640
	玻璃台面尺寸（mm）	340×240	440×340	540×440
	仪器重量（kg）	460	550	630
	外型尺寸（长×宽×高，mm）	760×660×1700	900×800×1750	1100×950×1750
仪器精度	X、Y轴测量精度	≤（3+L/200）μm
	重复精度	≤2μm
	X、Y双向区段精度	≤2μm
	X、Y、Z光栅分辨率	0.5μm
影像系统	CCD摄像机	彩色1/3”千兆网高清数字式（海康200W）
	光学镜头	连续变倍率镜头，切换倍率无需重新校正镜头
	变焦物镜倍率	0.7～4.5X
	视频总倍率	30X-225X
	物方视场	7-1.1mm
	优势特点	影像系统采用原装进口芯片高分辨率彩色CCD，成像优良、清晰逼真、色彩饱满；光学镜头采用进口高品质光学组件，经多层光学镀膜处理，耐油渍、耐腐蚀，光学衰减微小，长久使用仍能保持光亮清晰
光源系统	表面光	LED灯珠（五环八区）
	轮廓光	LED平行光源
	优势特点	进口LED环形冷光源采用五环八区设计，支持无极调节，光线细腻柔和，表面光成像明亮清晰；轮廓光成像边角分明，对轴类、圆弧类工件测量尤为精准
传动系统	控制器	CNC全闭环控制器（三轴）
	电机	高精度禾川伺服电机（每组功率400W）
	导轨	研磨P级线轨（台湾上银）
	丝杆	研磨C3级滚珠丝杆（台湾TBI）
	优势特点	全闭环控制设计，响应速度快，定位精准，运行稳定可靠
润滑系统	油路配置	油路分配器、丝杆螺母、导轨滑块注油器、高压油管
	油脂	日本THK导轨丝杆专用油
	优势特点	规范系统的油路设计搭配高品质专用油脂，确保仪器在长久使用及高速运转状态下，仍能保持持久精度与运行稳定性
玻璃台	平面度	≤0.02mm
工作台	材料	天然花岗岩
	结构	三层全尺寸
	工艺	自然时效处理，分时分序加工
	装配	尼康光学准直仪调试精度
	优势特点	三层工作台结构设计，选用高精度天然花岗岩材料，经特殊工艺处理后，材料内部及表面硬度高、稳定性强；长久自然时效过程有效消除内应力变化，物理特性稳定可靠
底座立柱	材料	天然花岗岩
	精度等级	00级
	优势特点	底座与立柱采用高精度天然花岗岩，经00级研磨处理，物理特性稳定，无内应力变化；使三轴具备相同温度特性与膨胀系数，保障仪器精度的长久性、可靠性与稳定性
测量软件	软件型号	CNC
电源要求	供电参数	110V（AC）～220V（AC），50HZ，总功率1000W
使用环境	温度	20±5℃
	湿度	45%-65%

三、测量软件详情

（一）设备用途

本设备主要应用于几何尺寸测量、型位公差测量、曲线及轮廓度测量、工程设计与开发、二维抄数、比对测量等场景。通过光学镜头成像结合专业测量软件，实现盲孔、沉孔、夹角、高度、斜面、切面、台阶、点、线、圆、圆弧等各类尺寸的数字化、数据化测量，精度等级达μm级，满足精密尺寸测量需求。

（二）基本功能

1. 几何元素测量与评价：柔性定位、几何元素测量、形位误差评定、位置误差评定；
2. 自动编程测量：支持自动编程测量模式，大幅提升测量效率；
3. 结果输出功能：支持Word、Excel、TXT等多种格式输出；
4. 多语言操作界面：支持汉语、英语、德语三种语言切换。

（三）软件核心功能

支持2D/2.5D/3D测量、轮廓扫描、自动捕捉、框选圆、图纸对比、SPC统计分析、数据标注、调焦指示等功能，满足高精度、高效率测量需求。

四、仪器装箱清单

序号	配件名称	规格型号	单位	数量	备注
1	主机	CNC	台	1	-
2	测量软件	CNC	张	1	含安装及使用授权
3	控制器	CNC	个	1	三轴全闭环控制器
4	校正片	1μm	块	1	精度校准
5	电源线	DC220V	根	1	-
6	搬运手柄	M14	根	4	-
7	服务保修卡	-	张	1	-
8	合格证	-	张	1	-
9	仪器放置台	-	张	1	-
10	电脑	-	台	1	预装软件

五、售后服务

提供7×24小时技术咨询支持，专业安装调试、操作培训，完善保修与售后维护服务，保障设备稳定运行。
