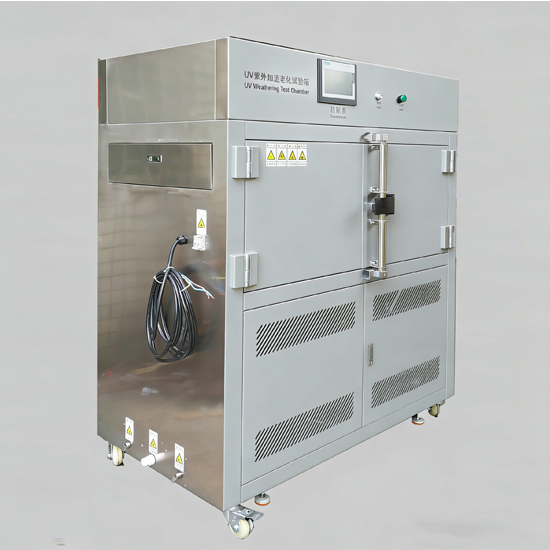

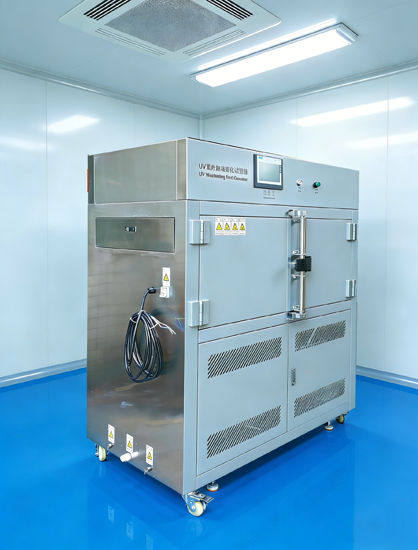

TL-UV-3型UV紫外加速老化箱

1. 产品概述

TL-UV-3型UV紫外加速老化箱为箱体式环境模拟检测设备，通过荧光紫外UV灯模拟阳光照射、冷凝湿气模拟雨水露水、喷淋系统模拟降雨环境，实现光照、潮气、喷淋的交替循环测试，可在数天至数周内重现户外数月至数年的自然老化危害，如褪色、变色、失光、粉化、开裂、浑浊等。

设备广泛应用于涂料油墨、树脂、塑料、橡胶、印刷包装、铝型材、粘合剂、汽车摩托车、化妆品、金属、电子、电镀、医药等行业，为新材料选型、产品配方优化、耐久性评估提供科学的试验数据支撑。

2. 执行标准

本设备设计、生产及检测严格遵循以下国家及国际标准：

• GB/T16422.3-2014《塑料 实验室光源暴露试验方法 第3部分：荧光紫外灯》
• ISO4892-3:2006《塑料 实验室光源暴露试验方法 第3部分：荧光紫外灯》
• GB/T14522-93《机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法》

3. 主要技术参数

本设备核心技术参数均满足行业标准要求，具体参数如下表所示：

4. 设备结构与组成

4.1 整体结构

设备主体为全SUS304不锈钢密封箱体，由紫外照射系统、冷凝加湿系统、喷淋系统、试验样品架、控制系统、安全保护系统六大核心部分组成，内部布局合理，操作维护便捷。

4.2 核心结构细节

• 1. 紫外照射系统：8支40W荧光紫外灯呈一字型安装于箱内顶部，灯管平行排列，中心距离65～70mm，确保样品受光均匀；
• 2. 冷凝加湿系统：箱体下部设盛水盘（水槽），内置电加热器，通过加热产生饱和水蒸气实现冷凝试验，样品背面暴露于室温空气，避免紫外二次辐射；
• 3. 喷淋系统：配备4个2.0mm孔径喷头，均匀分布实现模拟降雨，与光照、冷凝系统联动完成循环试验；
• 4. 试验样品架：专用样品放置架，保证样品与灯管距离在100～300mm可调，满足不同测试需求；
• 5. 发热组件：进口发热丝外覆石英玻璃管，有效防止发热变形，提升设备使用寿命；
• 6. 辐照检测组件：配置1个进口辐照度传感器，支持自动补偿功能，为国内首创技术，确保辐照度精准可控。

5. 样品测试与性能评定

5.1 外观评定

适用于涂料、塑料、橡胶等各类样品，主要检测光泽、颜色变化、斑点、表面稳定性等指标，建议采用光泽仪、色差计等仪器进行定量检测，保证数据准确性。

6. 安装与使用环境要求

6.1 安装环境

• 1. 设备需放置于温度5℃～30℃、相对湿度≤85％RH、大气压86kPa～106kPa的试验室内；
• 2. 设备与墙面距离≥300mm，避免周边热源干扰，实验室空气避免强流通，防止影响光照试验条件；
• 3. 安装位置需预留地漏或排水管接口，排水管采用4分管，接口与地面保持平整。

6.2 用水要求

• 1. 冷凝及喷淋系统建议使用洁净水或蒸馏水（由需方自备）；
• 2. 需方提前完成水路安装，水管接口为4分管，确保水路通畅无渗漏。

6.3 禁止测试样品

本设备严禁用于以下各类试样的试验或储存，避免设备损坏及安全事故：

• 1. 生物试样；
• 2. 剧毒、放射性、腐蚀性物质试样；
• 3. 强电磁发射源试样；
• 4. 易燃、爆炸、易挥发性物质试样；
• 5. 试验/储存过程中可能产生剧毒物质的试样。

7. 核心配置清单

TL-UV-3型设备核心元器件均选用知名品牌，确保设备运行稳定、检测精准，具体配置如下表所示：

8. 控制系统与操作界面

8.1 控制系统

采用触摸屏+自主开发可编程PLC控制系统的双控模式，集成度高、操作简便，支持光照、冷凝、喷淋的参数独立设定与联动循环控制，可实时采集并显示设备运行数据。

8.2 核心控制功能

• 1. 实时显示：黑板温度、冷凝温度、辐照度、喷淋时间、灯管寿命、设备运行时间、循环次数；
• 2. 参数设定：可自由设定各试验阶段的温度、时间、辐照度、喷淋时长，支持1～9999H59M59S超长定时；
• 3. 循环控制：光照、冷凝、喷淋三阶段可按预设程序自动交替循环，循环次数可设定；
• 4. 状态提醒：具备灯管寿命预警、水位报警、超温报警等功能，设备运行状态一目了然。

8.3 操作界面

配备工业级彩色触摸屏，界面分为运行画面、参数设定画面、报警画面、参数查看画面，各界面一键切换，操作逻辑清晰，无需专业培训即可快速上手。

9. 安全保护系统

设备配备多重安全保护装置，全方位保障设备运行安全和操作人员人身安全，具体保护功能如下：

• 1. 线序保护：防止电源相序接错导致设备故障；
• 2. 漏电保护：电路漏电时自动断电，避免触电事故；
• 3. 超温保护：箱内温度超过设定阈值时，自动停止加热并报警；
• 4. 异常保护：设备出现水路、电路、传感器等异常时，立即停机并触发报警，显示故障原因。
