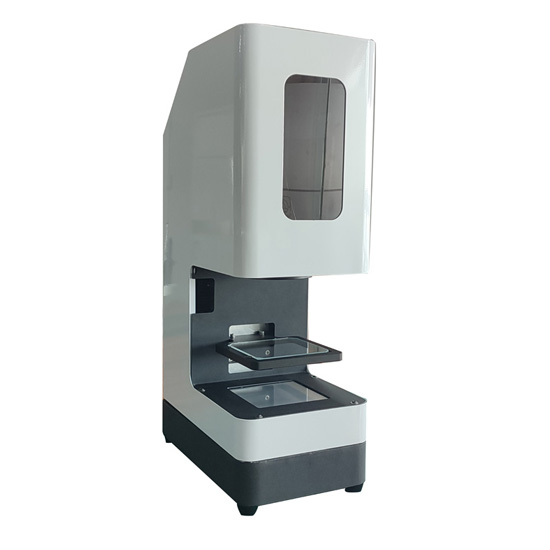

SF-80一键式快速测量仪

产品概述

SF-80一键式快速测量仪是一款高性价比工业精密测量仪器，填补了传统精密测量仪器与测量机之间的技术空白，无需依赖光栅尺位移传感器作为精度标准，也无需大焦距镜头放大影像即可保障测量精度，测量效率为传统二次元影像测量仪的数十倍。

设备搭载2000万像素高清CMOS图像传感器与进口双侧远心镜头，搭配专业一键式测量软件，重复测量精度控制在0.002mm以内，支持一键闪测、批量测量、多工件同时识别测量，操作简单易上手，无需复杂培训即可完成复杂工件测量，相比同类型进口品牌具备更高的性价比，可满足电子、半导体、精密五金等行业工业生产的高性能测量需求。

核心性能特征

• 自动图像配准，工件可随意摆放，无需定位、无需夹具，支持多工件同时识别测量并输出结果
• 2000万像素高清CMOS传感器，搭配1G/S千兆网卡IP接口，成像清晰、画质细腻，平衡高分辨率与低功耗
• 进口双侧远心镜头，搭配平行远心光源（绿色），彻底解决视差检测精度问题，避免杂散光，保证被测物边缘锐度
• 仪器控制器与软件直连联动，便捷实现灯光调节、工作台位移、相机曝光参数调控
• 航空铝型材内部骨架+工作台，保障设备稳定性；ABS吸塑胶壳外罩，无毒整洁、美观耐用
• 人性化专业一键式测量软件，支持根据客户测量需求进行针对性定制修改
• 整机支持微米级测量，重复精度±1μm、测量精度±5μm，满足高精度工业检测要求

关键技术参数

环境条件要求

• 温度：20±5℃（温控间），温度梯度≤5℃/24h
• 湿度：空气相对湿度25％—75％
• 振动：禁止放置在重型机床附近或基础不牢固地面

标准配置清单

注：同轴光源（白色）为选购配件，可根据测量需求选配

软件核心功能

• 高精度校正：面补偿校正，测量标准件重复精度达0.001mm，产品重复测量精度<0.005mm
• 智能编程：支持多面域独立编程、批量测量编程，编程可保存/调取，更换电脑/重装软件无需重新设置
• 全能测量：支持点、线、圆、弧等基础测量，及最高点、交点、面积、轮廓度、中心距等进阶测量，可计算形位公差（同心度、真圆度等）
• 影像标注：直接在影像视窗标注长度、角度、坐标等，无需额外操作，快速获取形位公差结果
• 自动寻边：筛选毛边自动寻边测量，对重叠边、圆可准确识别测量，分析能力优异
• 丰富报表：支持公差设定、自动合格判定，生成CPK分析、合格率统计表，数据可导出至Excel，支持PDF/DOC/XLS等多格式保存
• 参数自定义：可设置字体、颜色、识别模式、操作权限等，支持导入客户自制Excel母表自动填充数据
