1. 精准测量：搭载亚像素细分技术与万濠高精密封闭光栅尺，测量精度高，定位精准，满足精密工件检测需求。
2. 操作便捷：手动变倍镜头定格卡位设计，搭配多语言操作界面，无需语言包即可自由切换，上手快速。
3. 功能全面：支持12种基础几何元素测量、形位公差评定，具备编程批量测量、数据导出Excel/SPC软件等功能，适配多样化检测场景。
4. 稳定耐用：00级天然大理石底座+三层铸铁工作台，物理特性稳定，长久使用不易形变，保障精度持久可靠。

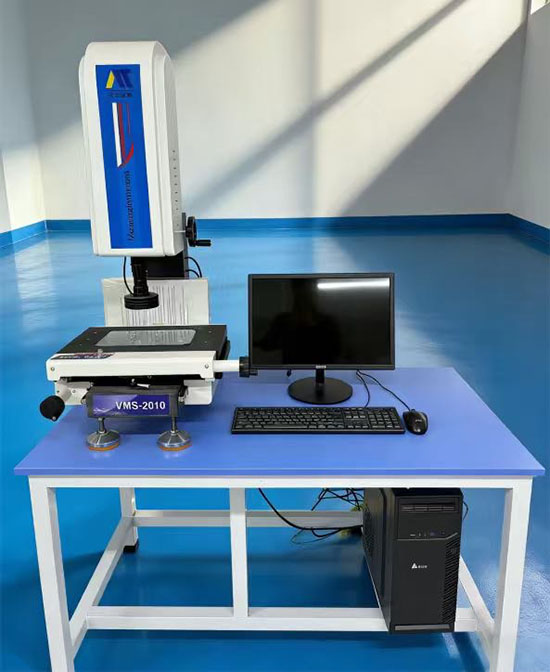

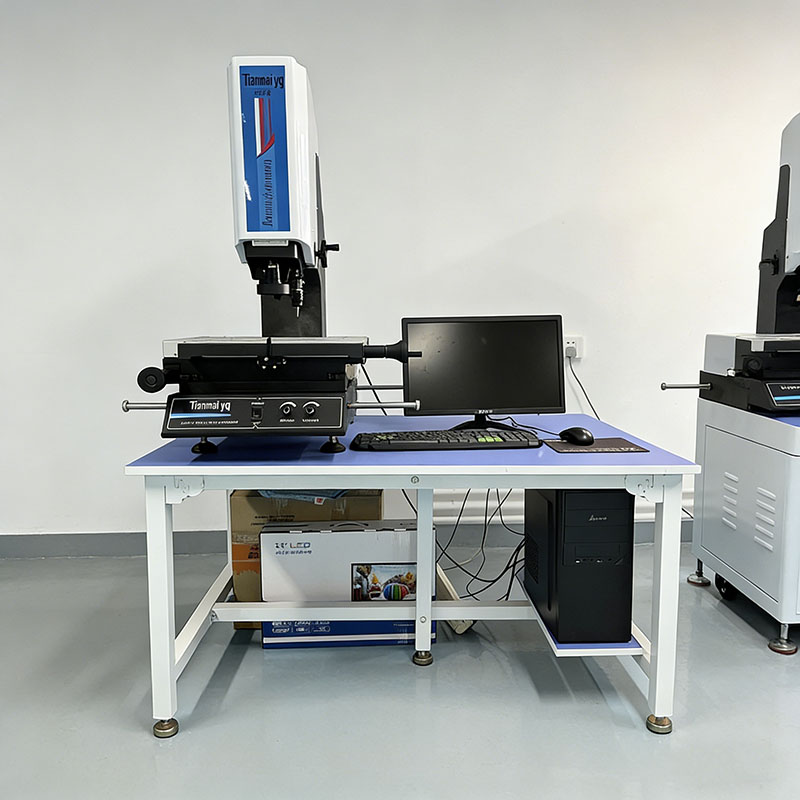

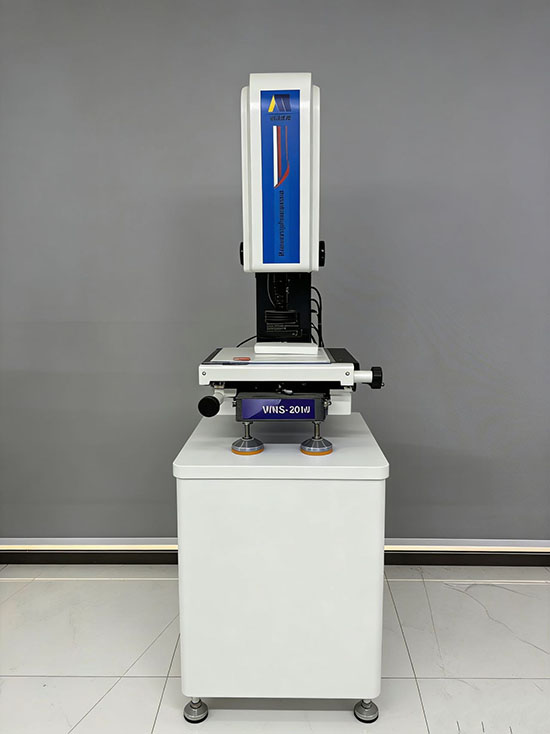

手动光学影像测量仪 VMS 系列——精准高效的检测解决方案
VMS 系列手动光学影像测量仪，涵盖四款核心型号，凭借高精度测量、便捷操作与稳定性能，广泛适配 PCB 板、电子元器件、精密机械零件等多行业的批量检测需求，为产品质量管控提供可靠保障。
核心参数表
技术类别
具体参数项
VMS-2010F
VMS-3020F
VMS-4030F
VMS-5040F
测量范围
X轴（mm）
200
300
400
500
Y轴（mm）
100
200
300
400
Z轴（mm）
200（可定制至400）
工作台规格
金属台面尺寸（mm）
350×250
450×350
560×460
660×560
玻璃台面尺寸（mm）
245×145
340×240
440×340
540×440
仪器重量（kg）
160
240
360
430
外型尺寸（长×宽×高，mm）
600×580×980
780×580×1020
980×680×1100
1080×780×1200
仪器精度
X、Y轴测量精度
Exy=（3+L/200）μm
光栅尺分辨率
0.001mm
影像系统
CCD摄像机
海康130W高清晰彩色CCD
光学镜头
0.7X-4.5X手动变倍镜头（定格卡位）
镜头总倍率
27X-180X
光源系统
表面光
LED环形冷光源
轮廓光
LED冷光源平行光
核心配置
导轨
高精密防错位交叉导轨
底座立柱材料
00级天然大理石
测量软件
TM3D-M
电源要求
供电参数
AC220V、50/60HZ，功率50W（不含电脑）
使用环境
温度
15-25℃（最佳22℃）
湿度
30%-70%（最佳55%）
核心特点
1. 精准测量：搭载亚像素细分技术与万濠高精密封闭光栅尺，测量精度高，定位精准，满足精密工件检测需求。
2. 操作便捷：手动变倍镜头定格卡位设计，搭配多语言操作界面，无需语言包即可自由切换，上手快速。
3. 功能全面：支持12种基础几何元素测量、形位公差评定，具备编程批量测量、数据导出Excel/SPC软件等功能，适配多样化检测场景。
4. 稳定耐用：00级天然大理石底座+三层铸铁工作台，物理特性稳定，长久使用不易形变，保障精度持久可靠。
产品优势
1. 高性价比：四款型号覆盖不同尺寸需求，价格区间合理，配套含专用电脑、防尘罩等完整配件，采购成本可控。
2. 服务保障：国内免费上门安装调试+操作人员培训；12个月质保期，7×24小时技术热线，故障1小时响应，国内48小时内现场处理（偏远地区除外）。
3. 灵活扩展：软件终身免费升级，支持连接接触式探头、激光传感器等外接设备，适配未来检测需求升级。
适用行业
PCB板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等。
